Radar z falą prowadzoną GWR NivoGuide 8000

NivoGuide 8000 to przetwornik poziomu firmy UWT. Jest to radar o fali prowadzonej (Guided Wave Radar) służący do ciągłego pomiaru poziomu oraz rozdziału faz wszelkich rodzajów cieczy. Posiada inteligentny software gwarantujący niezawodny i precyzyjny pomiar większości aplikacji w przemyśle.

O URZĄDZENIU

Radar NivoGuide 8000 jest dedykowany do ciągłego pomiaru poziomung8100 i rozdziału faz wszelkich rodzajów cieczy, past, pian i mułów. Może być stosowany w zbiornikach zamkniętych i otwartych. Występuje w wykonaniu z wydłużką prętową lub linkową o maksymalnej długości nawet 75m. Dostępne jest również wykonanie koncentryczne. Urządzenie gwarantuje precyzyjny pomiar poziomu większości cieczy, również oklejających, pieniących czy kondensujących. Posiada wielofunkcyjną diagnostykę, wyjmowany wyświetlacz, który daje też możliwość przenoszenia wprowadzanych parametrów pomiędzy urządzeniami.

W sprawie doboru odpowiedniej modyfikacji urządzenia do konkretnej cieczy zapraszamy do kontaktu z nami. Kilka informacji na ten temat znajduje się w poniższej zakładce "Charakterystyka cieczy".



















Obudowa Aluminium IP68, Stal nierdzewna
Certyfikaty ATEX, FM
Zakres pomiarowy

Wersja z prętem             max. 6m

Wersja z linką                  max. 75m

Zakres temp. procesu -40ºC do +200ºC
Zakres ciśnienia -1 do 40 bar
Czułość DK ≥ 1.6
Zasilanie 9.6 .. 25V DC, 2-przewodowe
Sygnał pomiarowy 4 - 20 mA/ HART
Przyłącze procesowe G¾, ¾ NPT, wiele kołnierzowych

Materiał przyłącza

procesowego

1.4404 (SS316L)

1.4435 (SS316L)

Materiał sondy

1.4404 (SS316L)/ 1.4401 (SS316)

Pokrycie PFA

Izolacja FKM / FFKM / EPDM / otulina silikonowa FEP

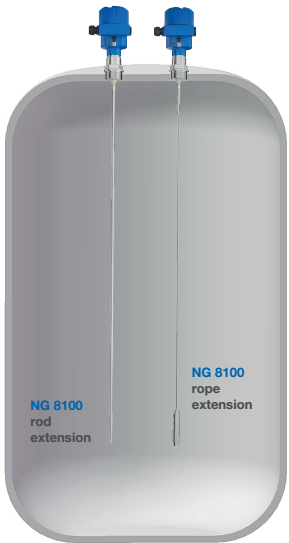

NG 8100 Wersja z prętem NG 8100 Wersja z linką

Wydłużka max. 6m.
Długość prętu na życzenie.

Wydłużka max. 75m.
Długość linki na życzenie.

Ng8100rod ng8100rope


OBUDOWY

Standardowa Stal nierdzewna Dwukomorowa
standardowy stal nierdzewna dwukomorowa


ZINTEGROWANY WYŚWIETLACZ I MODUŁ NASTAWY

Pokrywa z okienkiem Przenośny wyświetlacz i moduł nastawy
Pokrywa z okienkiem Przenośny wyświetlacz i moduł nastawy

Charakterystyka cieczy - co należy wziąć pod uwagę?

Istnieje bardzo duża ilość substancji ciekłych o zróżnicowanych właściwościach. Odpowiedź na trzy poniższe pytania pomoże w wyborze odpowiedniego urządzenia:

       1. Czy materiał, z którego wykonana jest izolacja i uszczelnienie jest odporny chemicznie?

Kwasy i zasady mają wysoce destrukcyjny wpływ na materiał, z którego wykonane jest urządzenie/ jego element. Szczególnie narażone są miejsca połączeń różnych materiałów. Ich wykonanie powinno być najwyższej jakości i posiadać odpowiednią odporność chemiczną. Rekomendujemy FFKM lub PEEK.

        2. Czy elementy zwilżane posiadają dopuszczenie do kontaktu z żywnością?

Radary TDR są urządzeniami kontaktowymi. Z tego powodu istotne jest, aby sonda posiadała odpowiednią gładkość powierzchni, a przyłącze procesowe odpowiednie parametry.

        3. Czy mierzone medium jest toksyczne lub lotne (VOC)?

Sposób wykonania przetworników radarowych TDR uniemożliwia gazom i innym niebezpiecznym substancjom przedostawanie się w miejsce, gdzie mogą przebywać ludzie. Specjalnie zaprojektowane uszczelnienia mają za zadanie do tego nie dopuścić. Maksymalne bezpieczeństwo w tej kwestii zapewnia uszczelnienie ze szkła borosilikatowego - tzw. drugiej linii obrony (SLOD).
